靶板不规则破孔孔径测量方法研究与实现

张建亭; 姜晓鹏; 曲春亮; 张稀桐; 许波

doi:10.11993/j.issn.2096-3920.2025-0051

靶板不规则破孔孔径测量方法研究与实现

doi: 10.11993/j.issn.2096-3920.2025-0051

1.
中国船舶集团有限公司第七〇五研究所, 陕西西安, 710077
2.
中国人民解放军92417部队, 福建福鼎, 355200

详细信息

作者简介:
张建亭(1974-), 男, 硕士, 高级工程师, 主要研究方向为鱼雷总体技术

中图分类号: TP23; TB92
计量
- 文章访问数: 14
- HTML全文浏览量: 12
- PDF下载量: 0
- 被引次数: 0
出版历程
- 收稿日期: 2025-04-05
- 修回日期: 2025-09-02
- 录用日期: 2025-09-08
- 网络出版日期: 2025-10-27

Research and Implementation of Aperture Measurement Method for Irregular Broken Hole of Target Plate

1.
The 705 Research Institute, China Shipbuilding Industry Corporation Limited, Xi’an 710077, China
2.
Unit 92417th, the Liberation Army of China, Fuding 355200, China

摘要

摘要: 文中提出采用流量比对法的靶板不规则破孔孔径测量设备方案, 具有贴近实际工况、简单易实施、工作可靠以及使用成本较低等显著优势, 有效解决了其孔径难以准确测量的技术难题。以不规则破孔等效为规则孔进行孔的大小准确测量, 对水下毁伤效能评估具有特殊表征意义。其核心方法亦可为其他行业解决类似的不规则孔径测量需求提供重要参考。
- 孔径 /
- 流量比对法 /
- 靶板
Abstract: In this paper, the method of flow comparison is used to measure the irregular hole diameter of target plate, which is close to the actual working condition, simple and easy to implement, reliable and low in use cost, and solves the technical problems of irregular hole diameter measurement. Accurate measurement of hole size by taking irregular holes as regular holes has special characterization significance for underwater damage effectiveness evaluation. This method can also meet the needs of similar irregular aperture measurement in different industries.
- aperture /
- flow comparison method /
- target plate

HTML全文

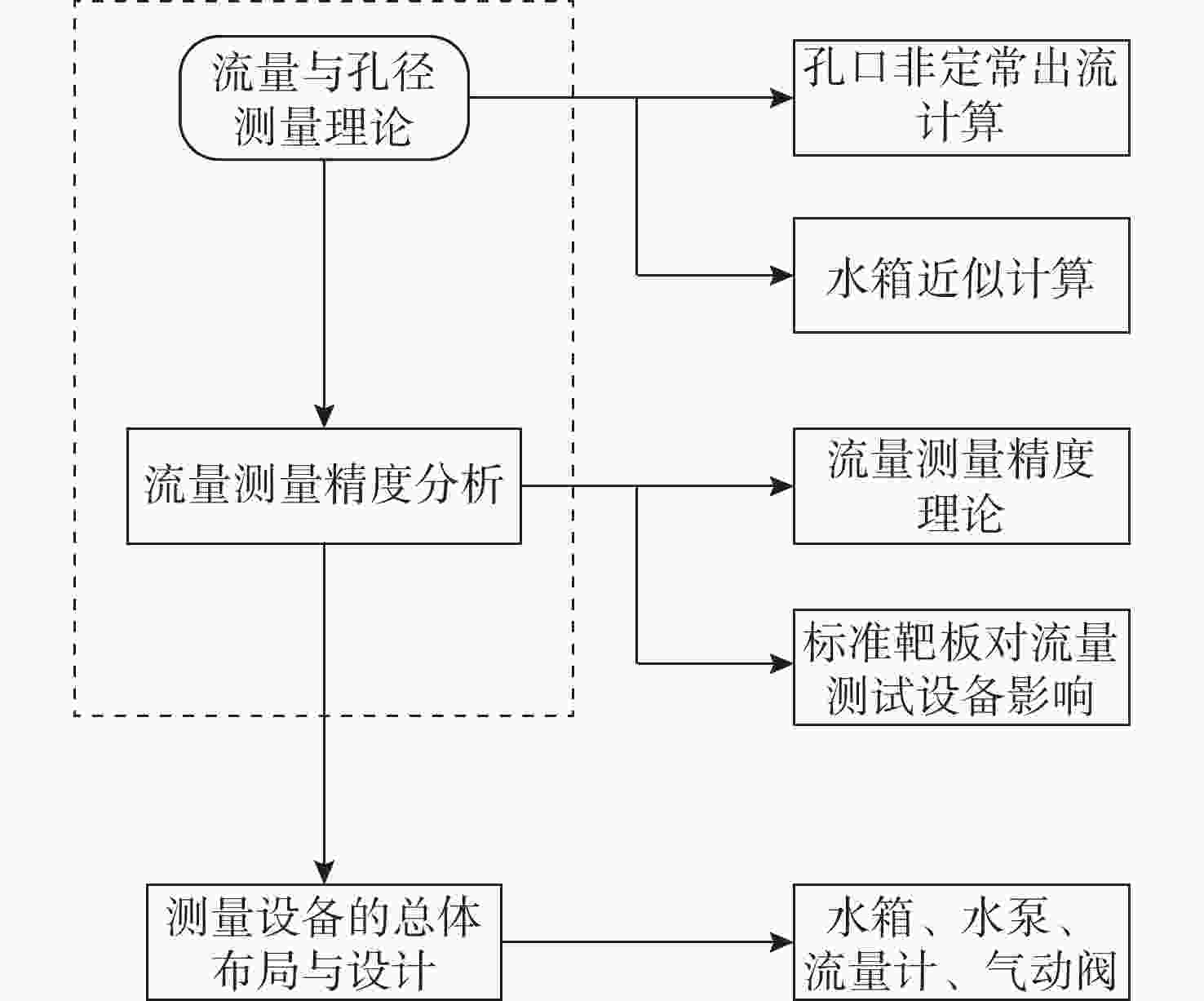

图 1 逻辑步骤示意图

Figure 1. Schematic diagram of logic steps

下载: 全尺寸图片幻灯片

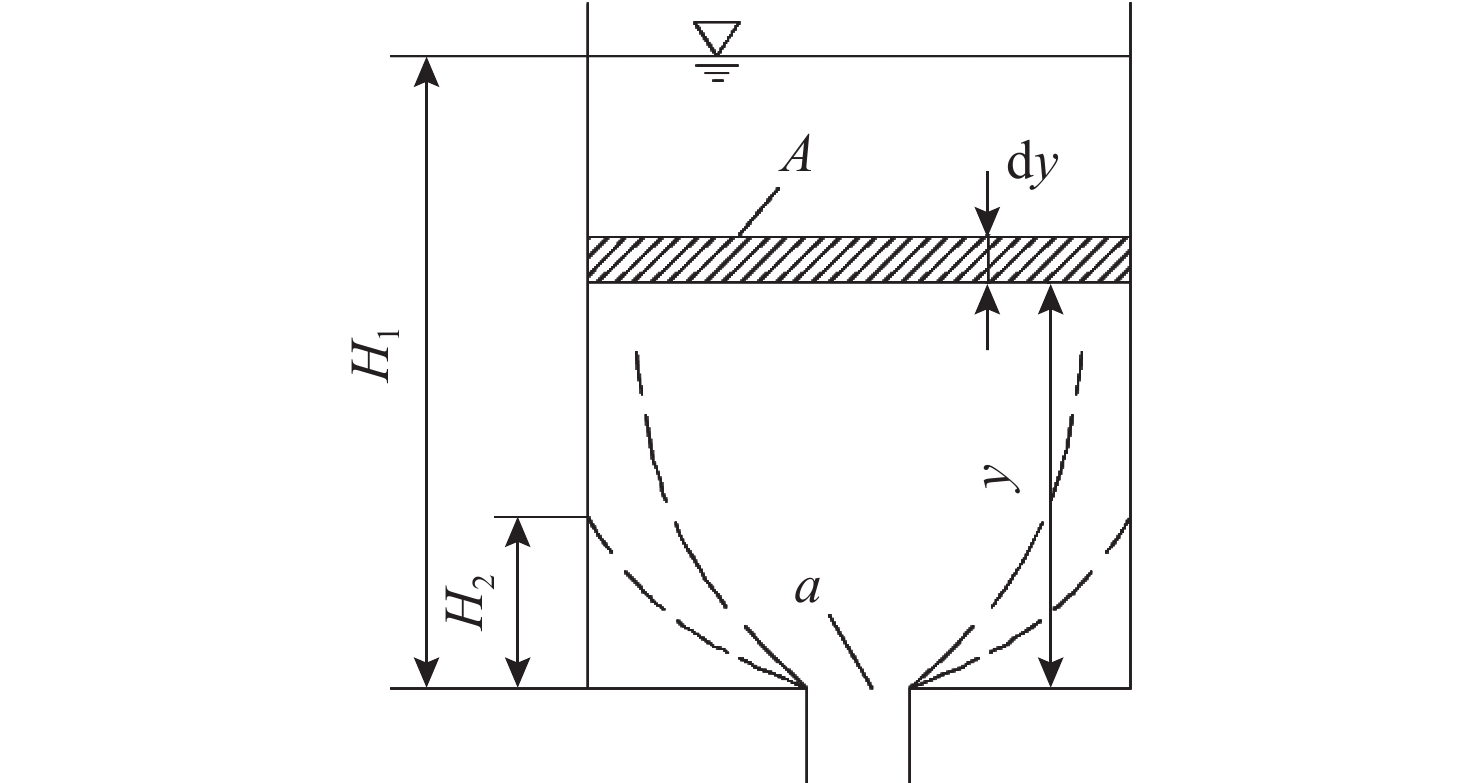

图 2 孔口非定常出流

Figure 2. Unsteady outflow from orifice

下载: 全尺寸图片幻灯片

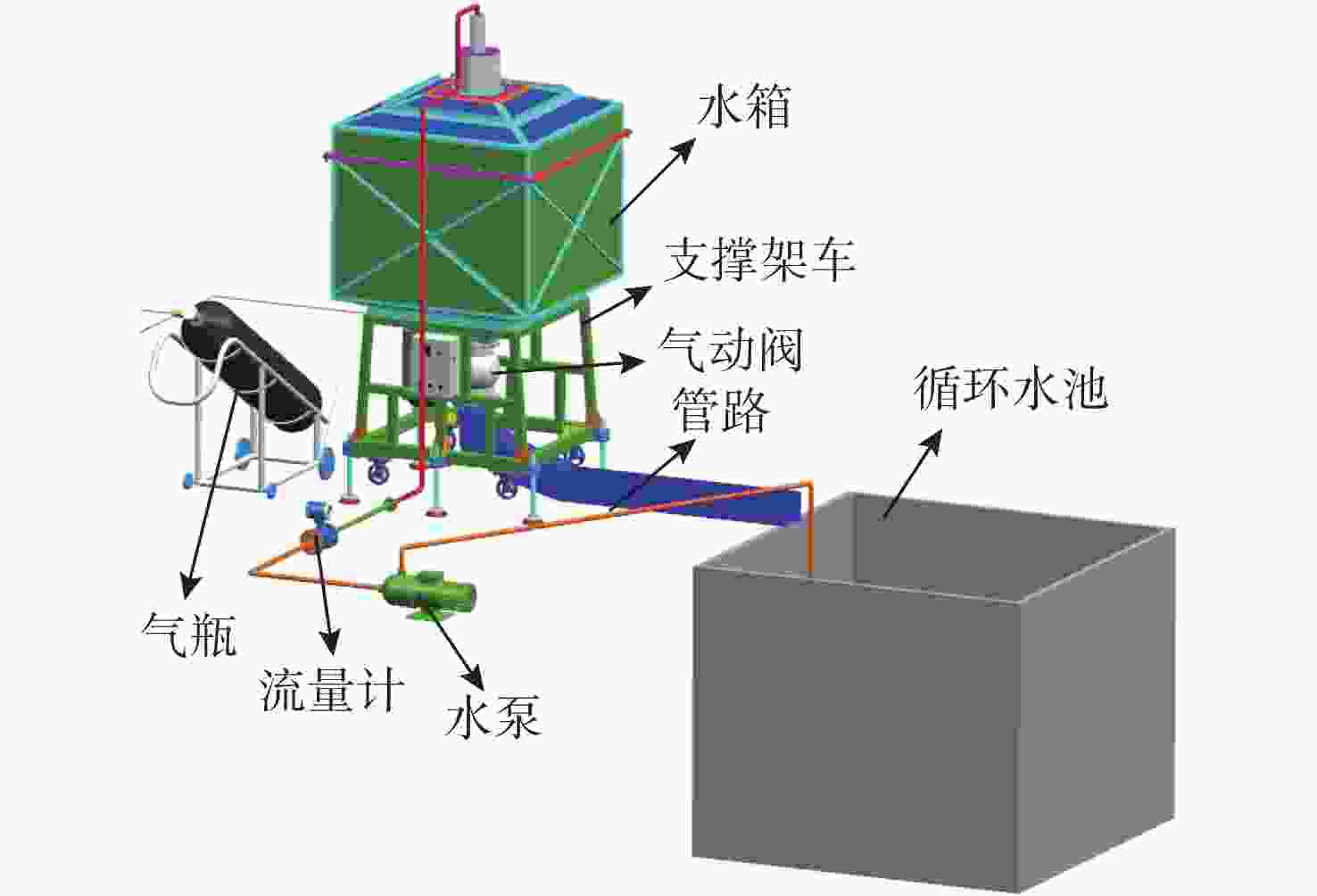

图 3 流量测量设备示意图

Figure 3. Schematic diagram of flow measurement equipment

下载: 全尺寸图片幻灯片

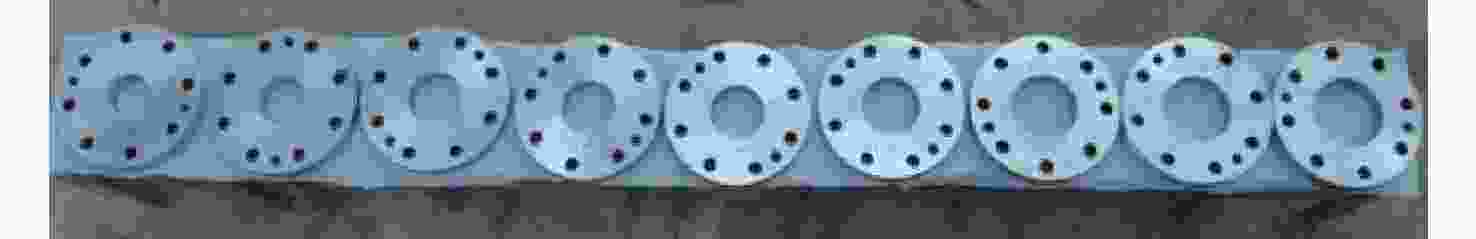

图 4 标准靶板实体图

Figure 4. Entity drawing of standard target plate

下载: 全尺寸图片幻灯片

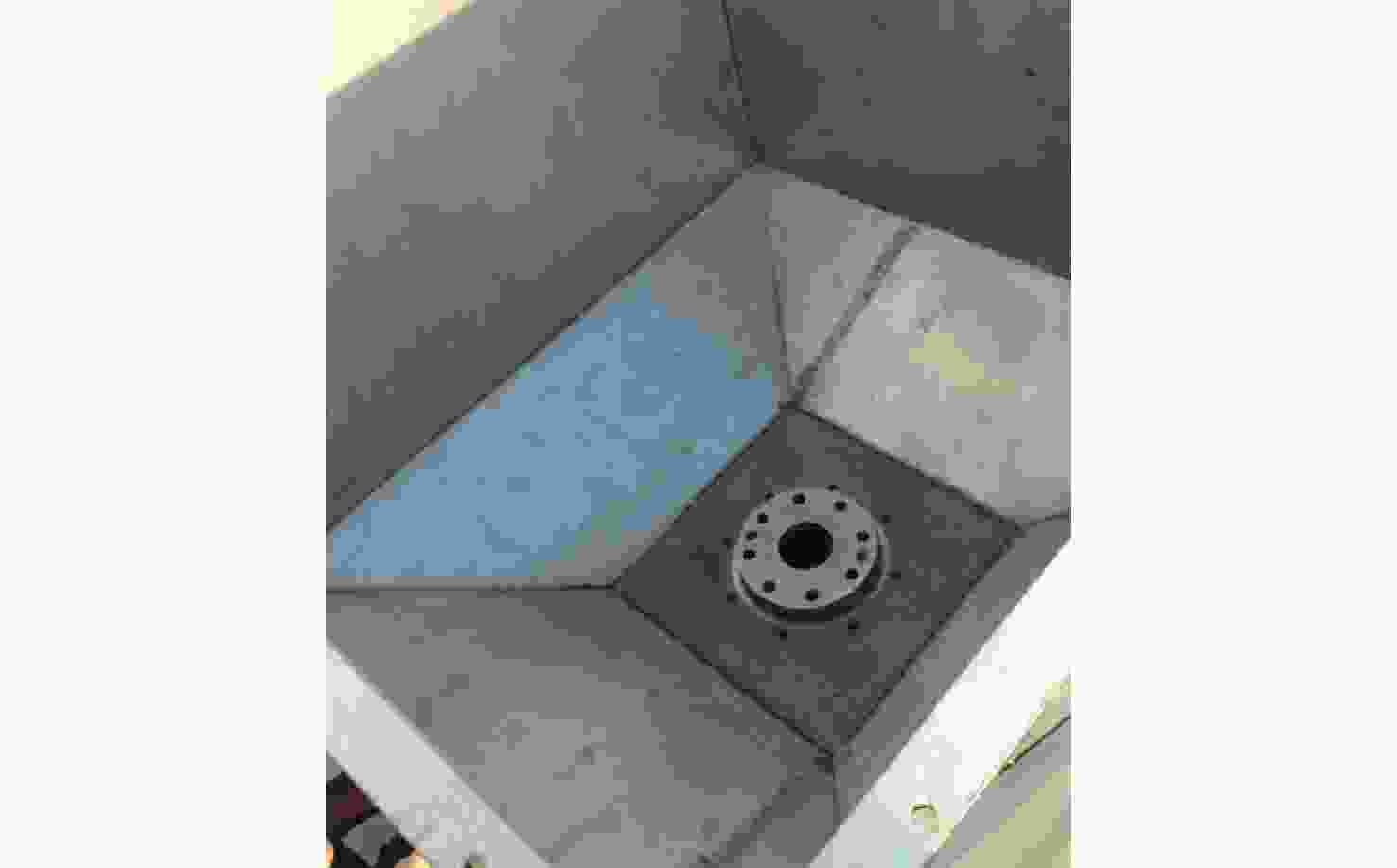

图 5 标准靶板安装示意图

Figure 5. Installation diagram of standard target plate

下载: 全尺寸图片幻灯片

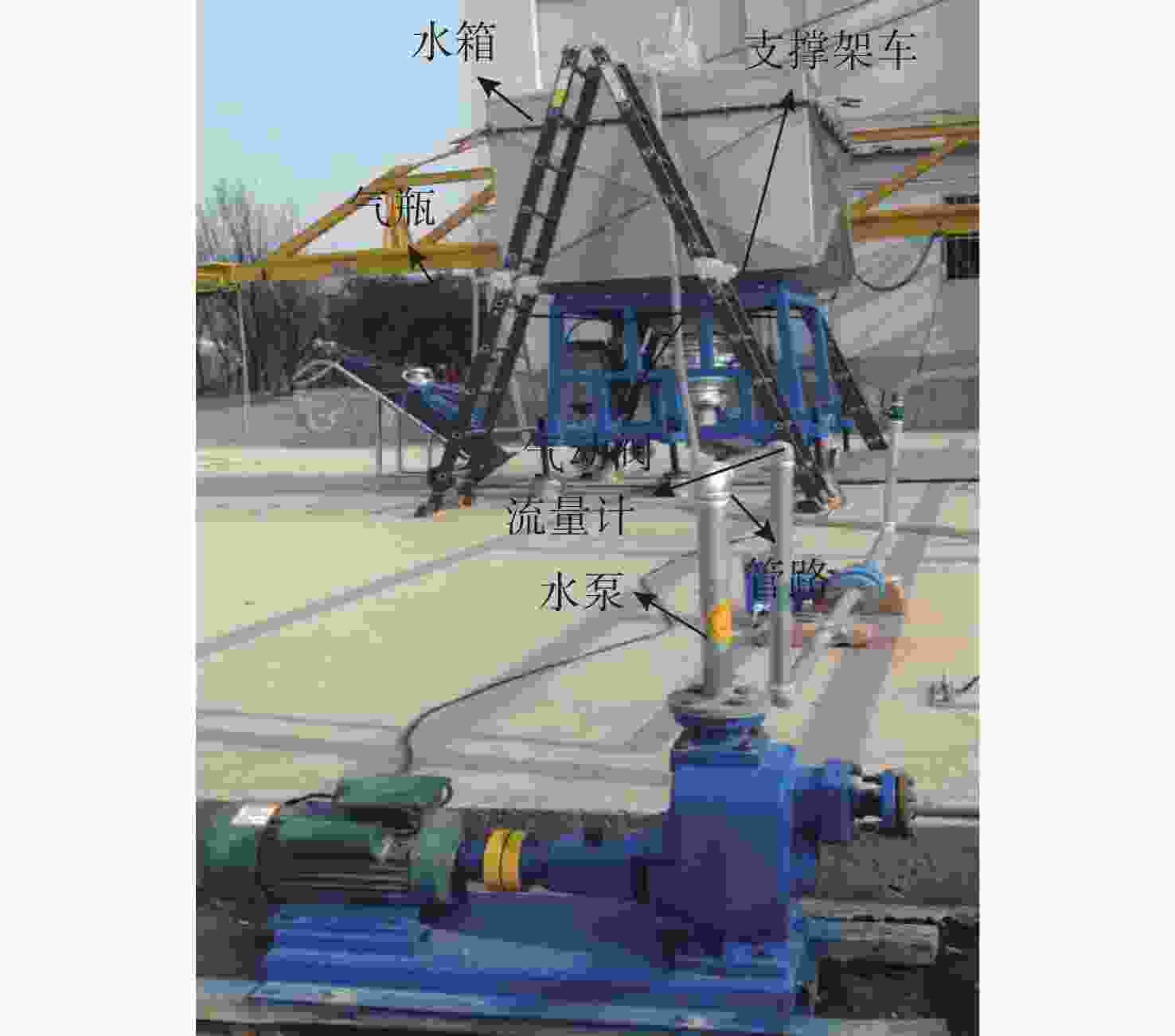

图 6 流量测量设备组成图

Figure 6. Composition diagram of flow measurement equipment

下载: 全尺寸图片幻灯片

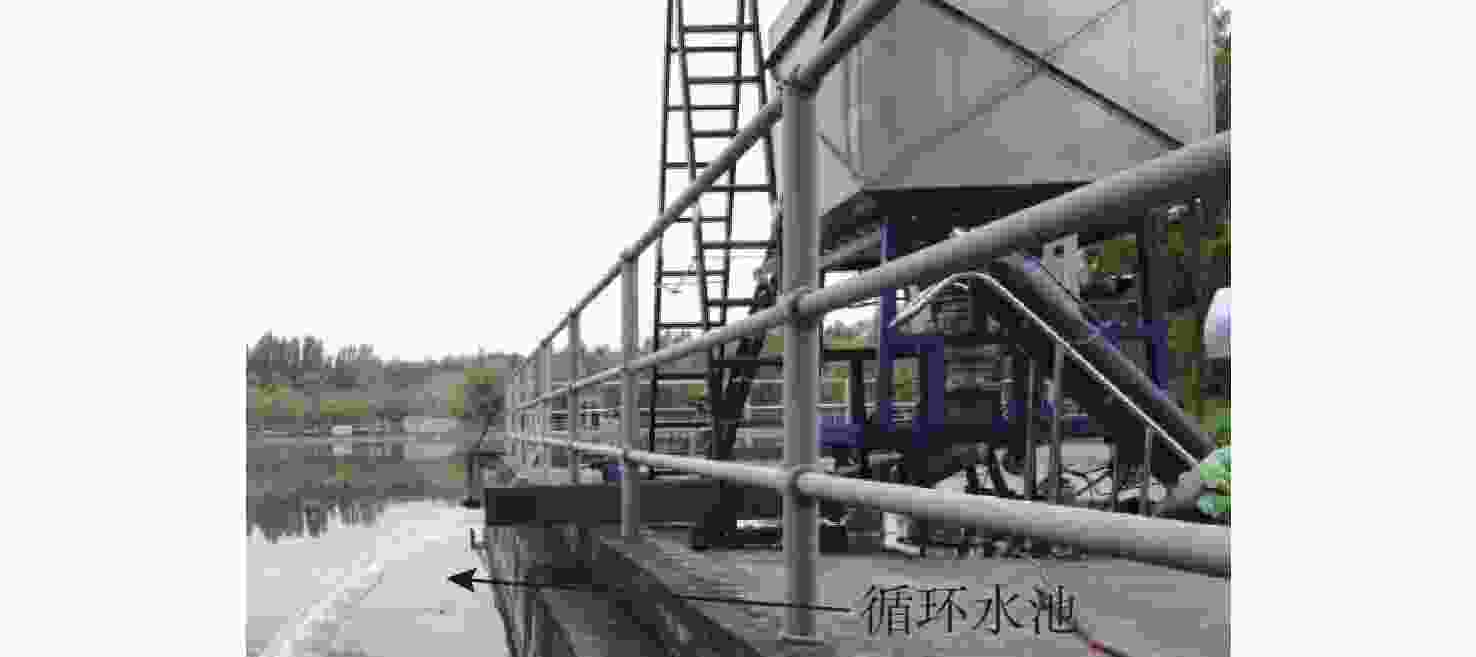

图 7 试验过程图

Figure 7. Test process diagram

下载: 全尺寸图片幻灯片

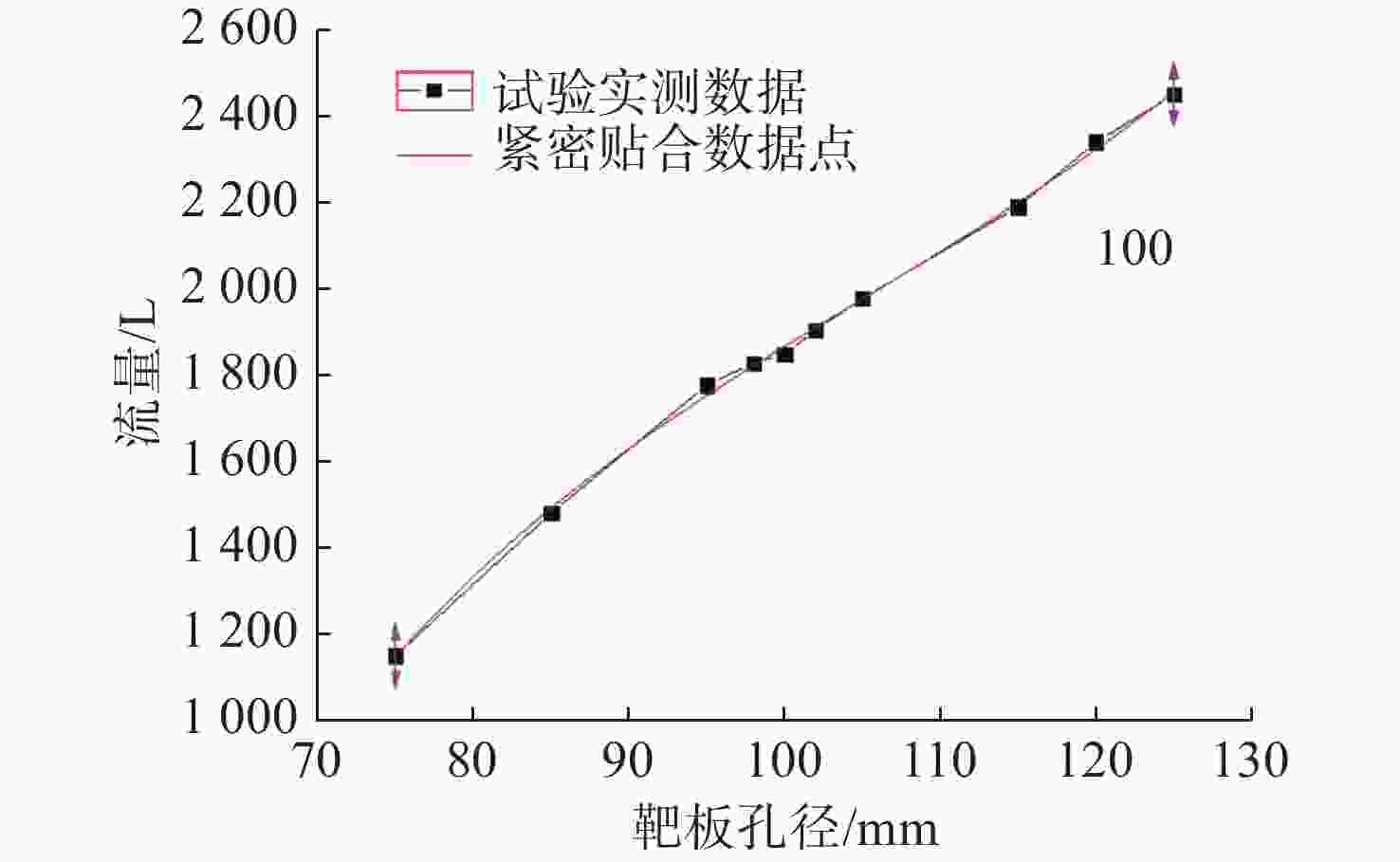

图 8 试验数据四次拟合曲线

Figure 8. Quartic fitting curve of test data

下载: 全尺寸图片幻灯片

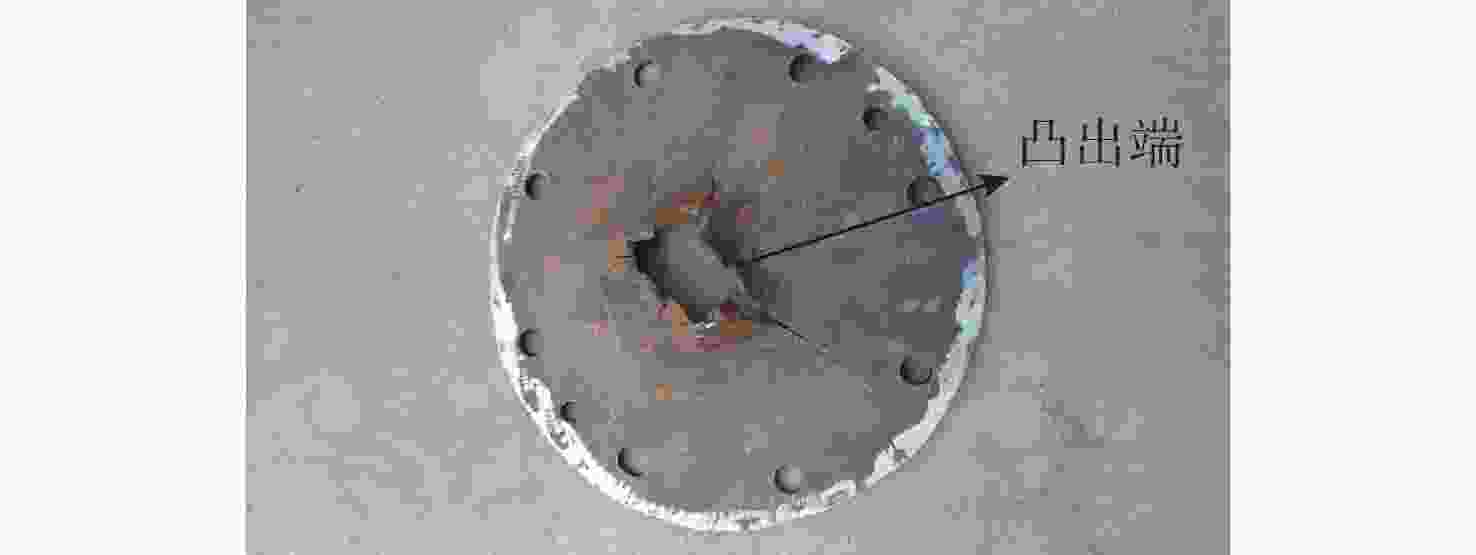

图 9 试验靶板实体图

Figure 9. Solid diagram of test target plate

下载: 全尺寸图片幻灯片

表 1 Φ100 mm倒角和未倒角的计算结果

Table 1. Calculation results of Φ100 mm chamfer and non chamfer

流场参数	Φ100 mm (未倒角)	Φ100 mm (0.5 mm、45°倒角)
入口静压/Pa	116 882.76	115682.66
出口静压/Pa	101 325	101325
静压压差/Pa	15 557.76	14357.66
入口总压/Pa	116 882.93	115682.82
出口总压/Pa	102 937.08	103051.46
总压压差/Pa	13 945.85	12631.36

下载: 导出CSV

表 2 箱体容积摸底试验数据

Table 2. Chamber volume characterization data

次数	气瓶压力/MPa	气瓶减压阀压力/MPa	执行机构压力/MPa	容积 /L
1	5.8	0.9	0.45	3 185
2	3.8	0.9	0.45	3 181
3	3.0	0.9	0.45	3 181
4	8.7	0.9	0.45	3 183
5	6.5	0.9	0.45	3 184
6	11.5	0.9	0.45	3 181
7	8.5	0.9	0.45	3 180

下载: 导出CSV

表 3 不同孔径标准靶板流量测量数据

Table 3. Flow measurement data of standard target plates with different apertures

序号	标准靶板口径 /mm	流量测量数据 /L
1	—	—
2	95	1 779.0
3	99	1 830.3
4	100	1 851.0
5	101	1 907.3
6	105	1 980.7
7	—	—
11	静爆试验靶板	2 479.0

下载: 导出CSV
